| MOQ: | 1 |
| Prezzo: | 2000$ |
| imballaggio standard: | Pacchetto standard |
| Periodo di consegna: | Tempestivo |
| Metodo di pagamento: | T/T, Link |
| Capacità di approvvigionamento: | Abbastanza |
Specifiche generali:
- ictus per mascella:45 mm
- Peso:1,89 kg
- Peso consigliato del pezzo:2,5 kg
- Volume del cilindro per doppia corsa:107 cm³
- Lunghezza massima delle dita consentita:200 mm
- Peso massimo consentito per dito:1 kg
- Classe di protezione IP:41
- Temperatura ambiente minima:5 ° C.
- Temperatura ambiente massima:90 ° C.
- Ripeti la precisione:0,02 mm
Prestazione:
- Forza di chiusura:500 n(Con lunghezze delle dita di 0 mm:508 n)
- Forza di apertura:500 n(Con lunghezze delle dita di 0 mm:508 n)
- Tempo di chiusura:0,15 s
- Tempo di apertura:0,15 s
- momento MX MX.:29 nm
- momento il mio massimo.:120 nm
- momento MZ MAX.:33 nm
- Max. forza assiale fz max.:1000 n
Parametri operativi:
- Pressione operativa minima:2 bar
- Pressione operativa massima:8 bar
- Pressione operativa nominale:6 bar
Calcolo della forza di avvincente:La forza di avvincente totale viene calcolata sommando le forze esercitate individualmente su ogni mascella. Per chiarezza sulla misurazione di queste forze a distanza P, fare riferimento all'illustrazione di accompagnamento.
La lunghezza delle dita della pinza viene determinata misurando dalla superficie di riferimento alla distanza P, allineata con l'asse principale. Questa lunghezza non deve superare il massimo definito quando sotto pressione operativa nominale. Qualsiasi aumento della pressione oltre questa soglia richiede una riduzione della lunghezza delle dita, proporzionale all'aumento della pressione dallo stato nominale.
La precisione di ripetizione nel contesto di questo meccanismo è espressa dalla variazione posizionale osservata su una serie di 100 cicli ininterrotti.
Il peso del pezzo, adatto per la presa di forza, viene calcolato usando un coefficiente di attrito statico di 0,1. Questo calcolo incorpora anche un fattore di sicurezza 2, fornendo un margine contro lo slittamento sotto accelerazione a causa della gravità (G). Per metodi di presa come forma forma o cattura, i pesi accettabili del pezzo possono essere sostanzialmente maggiori.
Le durate di chiusura e apertura qui divulgate sono associate esclusivamente ai movimenti della mascella di base e non includono alcun incremento di tempo relativo alle variazioni del dito della pinza. Anche gli elementi temporali aggiuntivi, come i tempi di commutazione della valvola, gli intervalli di riempimento dei tubi e i periodi di reazione PLC, sono esclusi da questi calcoli e dovrebbero essere considerati durante le stime del tempo di ciclo.
La funzionalità di questo sistema si basa sul principio operativo di una struttura a doppio pistone e della struttura del pignone.
Il corpo principale del prodotto è costruito utilizzandoAlluminio, in particolare attraverso una tecnica di profilo estrusa, che garantisce la durata e una finitura di alta qualità.
Le mascelle di base sono fabbricate da un robustoLega di alluminioe sono rifiniti con un processo di anodizzazione, fornendo maggiore resilienza e uno strato protettivo contro l'usura e la corrosione.
Questo prodotto presenta un precisoGuida ferroviaria profilataSistema che garantisce un movimento regolare e accurato necessario per applicazioni ad alte prestazioni.
L'attivazione di questo prodotto èpneumaticamenteguidato e richiede aria compressa filtrata, rispettando lo standard ISO 8573-1: 2010 con una specifica di classe di purezza di [7: 4: 4].
Un completoGaranzia a 24 mesiViene fornito, offrendo tranquillità e servizio affidabile per il prodotto per un lungo periodo.
Al momento dell'acquisto, il pacchetto includeràmaniche centrate, o-ring adatti per la connessione direttae dettagliatoIstruzioni di montaggio. Inoltre, il manuale operativo insieme a una dichiarazione di incorporazione può essere facilmente accessibile online per comodità.
Sono possibili miglioramenti per il mantenimento della forza di avvincente. Il dispositivo può essere dotato di un'unità di manutenzione della forza di presa meccanica o di una valvola di manutenzione della pressione, identificata comeSDV-PVersione, garantendo prestazioni coerenti in varie condizioni.

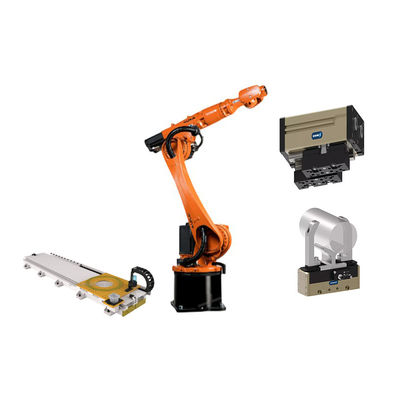

La parte del braccio robotico Schunk PHL 25-045 è una componente essenziale progettata per sistemi di presa sofisticati all'interno di vari contesti industriali. Come prodotto con le sue origini in Cina, vanta un design robusto certificato per soddisfare standard rigorosi, garantendo affidabilità e durata in ambienti esigenti. Con la reputazione del marchio Schunk per l'ingegneria di precisione, il modello PHL 25-045 si integra perfettamente in una vasta gamma di parti di attrezzature industriali.
Progettato per una quantità minima di ordine di uno e un prezzo di $ 2600, questo sistema a pinza è accessibile per le operazioni sia di piccola che su larga scala. Il pacchetto standard garantisce che il prodotto arrivi in modo sicuro ed è pronto per la distribuzione immediata. Con un tempo di consegna tempestivo e termini di pagamento flessibili tramite T/T o Link, Schunk offre comodità ed efficienza ai propri clienti. La capacità di approvvigionamento di queste parti del braccio robotico è sufficiente per soddisfare le esigenze di vari settori, garantendo che le operazioni possano scalare senza preoccupazioni per la disponibilità di parti.
Il PHL 25-045 è valutato con un OCV di 63,7 V e presenta un intervallo di pulizia variabile, che è cruciale per mantenere le prestazioni e la longevità del sistema di pinza. La sua valutazione di protezione di IP65 significa che il prodotto è ben protetto contro l'ingresso di polvere e i getti d'acqua a bassa pressione da qualsiasi direzione, rendendolo adatto per l'uso in ambienti industriali difficili. Queste caratteristiche rendono Schunk PHL 25-045 parte integrante di qualsiasi sistema automatizzato o semi-automatizzato che richiede capacità di preavviso affidabili e precise.
Le occasioni di applicazione e gli scenari per Schunk PHL 25-045 includono linee di montaggio automatizzate, cura della macchina, manipolazione dei materiali e imballaggi in settori come la produzione automobilistica, l'elettronica, i prodotti farmaceutici e la lavorazione degli alimenti. La sua adattabilità e precisione lo rendono una componente inestimabile di qualsiasi inventario delle parti delle attrezzature industriali, migliorando l'efficienza e l'efficacia dei sistemi di presa attraverso una moltitudine di configurazioni operative.
Che si tratti di un piccolo seminario o di un grande impianto di produzione, lo Schunk PHL 25-045 fornisce le prestazioni e l'affidabilità che le industrie moderne richiedono. Con la sua ampia capacità di approvvigionamento e l'impegno per la qualità, Schunk assicura che i suoi sistemi di avvincente rimangono una scelta migliore per le aziende che desiderano ottimizzare le loro operazioni con parti di attrezzature industriali superiori.
Marchio:Schunk
Numero del modello:PHL 25-045
Luogo di origine:Cina
Certificazione:Fornire
Quantità minima dell'ordine:1
Prezzo:$ 2600
Dettagli dell'imballaggio:Pacchetto standard
Tempi di consegna:Tempestivo
Termini di pagamento:T/T, link
Capacità di fornitura:Abbastanza
Ictus per mascella:45 mm
Intervallo di pulizia:Variabile
Forza di apertura:500 n
Modello:PHL 25-045
Tipo di prodotto:Pennitura del robot
La nostra pinza robot è compatibile con vari tipi di sistemi robotici, ancheBraccio robot assembly,Braccio robot cinese, EBraccio robot ABB. È un componente versatile progettato per precisione e affidabilità.
Il nostro prodotto robotico per le parti del braccio viene fornito con supporto tecnico e servizi completi per garantire la tua soddisfazione e le prestazioni ottimali del braccio robotico. Il nostro supporto include la documentazione dettagliata del prodotto, una robusta sezione FAQ sul nostro sito Web e l'accesso agli aggiornamenti del firmware e agli strumenti software per scopi di programmazione e diagnostica. Forniamo inoltre consigli di manutenzione e migliori pratiche per la cura dei tuoi componenti robotici di braccio. Si prega di notare che i servizi di supporto tecnico diretto sono forniti durante le ore di lavoro standard e possono variare in base alla regione. Per la risoluzione di problemi complessi, il nostro team dedicato di esperti tecnici è pronto ad assisterti con una guida passo-passo. Fare riferimento al nostro sito Web per ulteriori risorse e materiale di supporto.
Packaging del prodotto per parti robotiche del braccio:
Tutti i componenti delle parti del braccio robotico sono saldamente racchiusi in inserti in schiuma protettivi su misura per garantire stabilità durante il trasporto. Ogni parte è avvolta individualmente in materiale antistatico per prevenire il danno da scarico elettrostatico. L'imballaggio esterno è costituito da una scatola di cartone ondulata durevole, etichettata con il nome del prodotto, numeri di parte e un codice a barre scansionabile per una facile gestione dell'identificazione e dell'inventario.
Istruzioni di spedizione per parti robotiche del braccio:
Le parti del braccio robotico confezionato verranno spediti in una scatola di cartone ondulata sigillata con fragili adesivi di maneggevolezza su tutti i lati per avvisare i corrieri del delicato contenuto. La scatola sarà strettamente sigillata con nastro di spedizione per impieghi per evitare l'apertura durante il transito. Uno slittamento dettagliato sarà attaccato all'esterno in una custodia impermeabile, elencando tutti i componenti inclusi e le rispettive quantità. La spedizione verrà effettuata tramite un fornitore di logistica attendibile con copertura assicurativa per l'intero valore del contenuto e le informazioni di monitoraggio saranno fornite al momento della spedizione.
|
|
