| MOQ: | 1 |
| Prezzo: | negatiation |
| imballaggio standard: | i 7 cannelli per saldare di saldatura robot del braccio e del robot di asse di FD-B4S e le saldatric |
| Periodo di consegna: | 4-12 settimana |
| Metodo di pagamento: | L/C, T/T, Western Union |
| Capacità di approvvigionamento: | 50 |

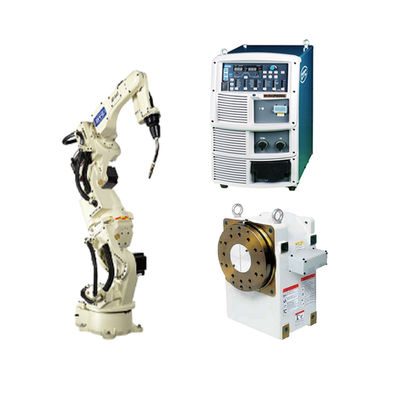

Robot di saldatura FD-B4S, robot a 7 assi, torce di saldatura e saldatrici TIG in vendita per OTC
Descrizione del prodotto
| Specifiche | Valore |
| Numero di assi | 7 |
| Capacità di carico utile massima | 4 kg |
| Ripetibilità posizionale | +/- 0,08 mm (Nota 1) |
| Portata orizzontale | 1435 mm |
| Portata verticale | 2446 mm |
| Capacità di azionamento | 3550 W |
| Campo di lavoro, Braccio, J1 (Rotazione) | +/- 170º |
| Campo di lavoro, Braccio, J2 (Braccio inferiore) | -145º~+70º |
| Campo di lavoro, Braccio, J3 (Braccio superiore) | -170°~ +142,6° |
| Campo di lavoro, Polso, J4 (Oscillazione) | +/- 155° |
| Campo di lavoro, Polso, J5 (Flessione) | -45°~ +225°(Nota 2) |
| Campo di lavoro, Polso, J6 (Rotazione) | +/- 205° (Nota 2) |
| Velocità massima, Braccio, J1 (Rotazione) | 3,66 rad/s {210°/s} |
| Velocità massima, Braccio, J2 (Braccio inferiore) | 3,66 rad/s {210°/s} |
| Velocità massima, Braccio, J3 (Braccio superiore) | 3,66 rad/s {210°/s} |
| Velocità massima, Polso, J4 (Oscillazione) | 7,33 rad/s {420°/s} |
| Velocità massima, Polso, J5 (Flessione) | 7,33 rad/s {420°/s} |
| Velocità massima, Polso, J6 (Rotazione) | 10,5 rad/s {600°/s} |
| Carico al polso, Momento ammissibile, J4 (Oscillazione) | 10,1 N*m |
| Carico al polso, Momento ammissibile, J5 (Flessione) | 10,1 N*m |
| Carico al polso, Momento ammissibile, J6 (Rotazione) | 2,94 N*m |
| Carico al polso, Momento di inerzia ammissibile, J4 (Oscillazione) | 0,38 kg*m@2 |
| Carico al polso, Momento di inerzia ammissibile, J5 (Flessione) | 0,38 kg *m^2 |
| Carico al polso, Momento di inerzia ammissibile, J6 (Rotazione) | 0,03 kg *m^2 |
| Area della sezione trasversale di funzionamento del braccio | 2,57 m^2 x 340° |
| Condizioni ambientali | 0 ~ 45°C, 20 ~ 80 %UR (Senza condensa) |
| Massa | 189 kg |
| Capacità di carico utile del braccio superiore | 10 kg (Nota 3) |
| Tipo di installazione | Tipo a pavimento |
| Colore della vernice | Bianco (Munsell 10GY9/1) |
Il nostro robot di saldatura ad arco FD-B4S a 7 assi, con braccio passante, è ideale per spazi ristretti a corto e medio raggio con zone di saldatura affollate. Un design con braccio passante si traduce in un manipolatore sottile senza cavi o condotti esterni che impediscano il movimento o si impiglino in aree difficili da raggiungere o affollate.
• La rotazione del 7° asse consente di evitare interferenze senza modificare la posizione e/o l'atteggiamento dell'utensile terminale
• Mantiene l'angolo e l'atteggiamento ottimali dell'utensile terminale in ogni momento, con conseguente miglioramento della qualità della saldatura e facilità di programmazione
• Offre un'ampia area di lavoro con un braccio articolato in modo indipendente
• Connessione digitale senza interruzioni con tutti gli alimentatori di saldatura del marchio OTC DAIHEN
• Il controllo migliorato della limitazione delle vibrazioni garantisce un movimento fluido del robot
• Sensore di shock meccanico integrato
• Tecnologia a sorgente singola – tutti i componenti sono fabbricati da OTC DAIHEN.
• Il design altamente versatile supporta la maggior parte delle applicazioni di saldatura
• Architettura aperta basata su Windows XP
• Ampia capacità di memoria e 40 segnali di controllo di ingresso/uscita
• Le funzioni PLC avanzate consentono la modifica del diagramma a scala direttamente tramite il teach pendant
• Funzionalità di rete – si collega a connessioni Ethernet, DeviceNet e PROFIBUS (potrebbe essere necessario hardware aggiuntivo)
• I display delle icone facilitano l'insegnamento rapido e semplice
• Schermo a colori VGA 640×480 con retroilluminazione a LED, display a 65536 colori
• L'interruttore di abilitazione a 3 posizioni offre maggiore sicurezza
• La funzione multi-schermo consente all'utente di visualizzare fino a 4 schermi contemporaneamente
• Funzione di aiuto su schermo con manuali di istruzioni completi
• Display touchscreen standard con funzionamento a jog dial
Informazioni sull'azienda
FAQ
1. Consegna rapida
Per le parti comuni, possiamo consegnare la merce entro 3 giorni
2. Prodotti originali
Tutti i prodotti che vendiamo provengono dal produttore originale. Invieremo tutta la documentazione del produttore al termine della consegna.
3. Garanzia di qualità
4. Supporto tecnico
Compresi ispezione, riparazione e manutenzione, possiamo fornire tutti i tipi di supporto tecnico.
5. Risposta rapida
Il nostro personale rimarrà online 24 ore su 24 e risponderà alle tue domande molto rapidamente.
|
|
